光音移动设计规范 — 表单类

表单在产品中主要负责数据采集功能。表单类组件指的是需要用户手动填写或者选择信息的组件。

光音移动端设计规范针对表单类组件,目前收录了8个(后续会增加),分别为:

1、开关

2、单选和复选

3、步进器

4、滑块

5、单文本框

6、数字输入框

7、多行文本框

8、选择器



开关

定义:

开关组件是在仿照物理开关,让用户打开或关闭某个项目。

一般是用户的设置项,通常和列表相结合,放置在每个单元格的右侧,同时格内部允许再放置其他操作按钮。

开关应该有开和关两种状态,设计按钮时要避免状态和操作的歧义。



用途:

表示两种相互对立的状态间的切换,例如开/关、是/否状态。

1、基础类:

App最常见的开关样式,当开关开启时,所展示的开关颜色和产品的主色保持一致。

开关存在三个状态,分别为:开启、关闭和禁用状态(用户点击无交互事件)。



交互说明:

根据业务需要,需自定义选项默认开启还是关闭。点击开关按钮,进行开关的两种状态切换。

2、扩展类:

扩展类常见的有三类:

  • 第一类:开启后出现解释,方便用户理解开关开启或者关闭所代表的含义。

  • 第二类:带文字开关,解释当前开关状态,避免用户对开关状态理解错误。

  • 第三类:带icon,通过icon的隐喻,进一步解释当前开关的状态。



关键信息及标注:



单选和复选

定义:

单选:单选用来表示单元格已被选中,通常在2个或2个以上的选项中进行单个选择时用到,当选项超过5个时,建议使用选择器。

复选:多选项中有选中态、未选中态、禁用态。一般放置在可选信息左侧(图片、视频等以宫格形式表现的选择页面除外)



用途:

单选:用于对一组选项中选择其中一项。

多选:1.在一组可选项中进行多项选择时;2.单独使用时可以表示是/否状态之间的切换。

1、基础类

单选组件,文字在左,单选在右边,如下图所示:

交互说明:点击整个条目选中或取消选中,并显示对应状态的标记,未选中的不做任何标记,单选标记位于单元格右侧。

复选组件,文字在左,复选在右边,如下图所示:

交互说明:

  • 1.在列表上进行多选时,支持在多选项框上纵向滑动来进行批量选择或取消选择;

  • 2.在网格视图上进行选择时,支持横向滑动来进行批量选择或取消选择

单选组件,文字和单选组件均在左侧,其中单选组件在文字前面,如下图所示:

多选组件,文字和复选组件均在左侧,其中复选组件在文字前面,如下图所示:



2、扩展类

图片,视频等以宫格的形式出现,用于单选or多选。



3、复合类

用于选项比较复杂,选择层级较深的场景,选项之间存在父子层级关系,当未全部选中,则父级为半选状态,如下图所示:



关键信息及标注:



步进器

定义:

用于增加或减少数量的控件。



用途:

用户可通过步进器对数值进行设置。

1、基础类:

最简单的步进器,可对数量增加或删除。

界面UI设计中的进步器,越简单越好。故尽量减少对步进器的改动,对进步器外观更改过多,用户可能会不清楚该组件功能。

交互说明:

  • 1. 点击加减按钮进行相应的增减

  • 2. 一般存在上限和下限值,当达到上限或者下限时,加减存在不可点击状态

  • 3. 有些进步器支持点击数字区域直接填写数量



2、强化类:

为使操作更为明显,进步器的加减会有颜色。



关键信息及标注:



滑块

定义:

帮助用户选择某个特定值(或值范围)。

通常,用户通过读取滑块上的标签就能获取有关值的信息。同时,将可视化数据连接到滑块还可以创建更佳的用户体验。



用途:

  • 1.当用户需要在数值区间/自定义区间内进行选择时,可为连续或间续值。

  • 2.调整反映强度级别(如音量、亮度或色彩饱和度)的设置组件。

1、基础类:

最为简单的滑块样式,用户长按拖动即可进行设置数值,存在常态和禁用态。

交互说明:

手指长按,滑动滑块设置数值进行控制。



2、扩展类-数字提醒

出现对应数值展示。左右滑动滑块时,数值对应进行改变。



3、扩展类-上下滑块

图片查看时上下滑动,起到快速定位的作用。

扩展类-双向滑块,左边滑,右边滑,双向滑。样式存在起始状态、按压状态、不可滑动态。

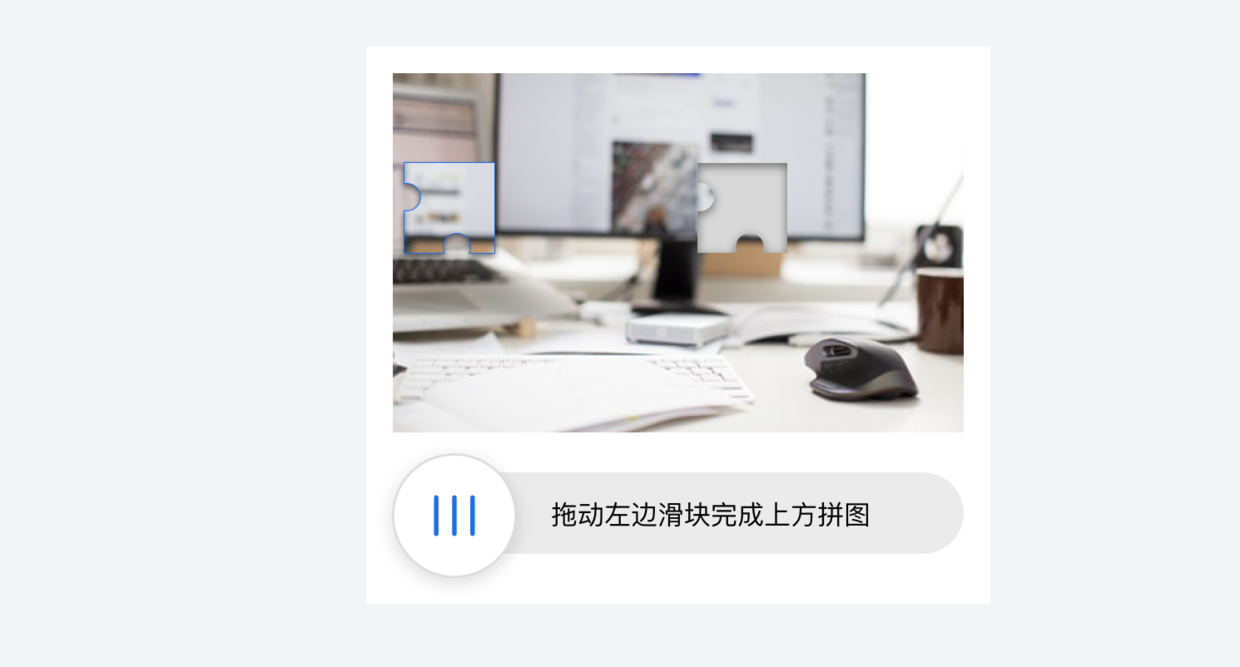

4、扩展类-验证码滑块

安全验证,长按滑动完成拼图。



关键信息及标注:



单文本框

定义:

用于用户文本输入,并以字符串的格式提交到数据库。

基本要素为内容标题+输入区域,还可能会有内容标识/取消输入icon/当前输入状态/输入内容反馈等部分构成,可依据场景对内容进行增删。



用途:

  • 1.通过键盘输入内容

  • 2.用户需要输入文本字符时



1、基础类

一般由内容标题+输入引导提示语组成。

当用户输入内容时,直接将引导提示语替换为内容本身。

对于需要验证的文本内容,用户光标停留在其他位置时,进行验证,并通过toast的形式提醒用户。



2、验证码类

验证码格式样式。

3、变种类

构成内容包含基本要素,形式上更多变。



关键信息及标注:



数字输入框

定义:

用于输入数字内容,一般情况下,输入框仅限于输入数字内容,否则需要进行错误提示。



用途:

仅提供数字输入的输入框。



1、验证码类:

验证码类输入,通过点击发送验证码按钮触发,一般当手机号不可使用时,可能会存在验证码无法发送的情况,此时为不可点状态即可。

目前越来越多的手机验证通过分步设计,以此减少界面的复杂度,提升完成率。用户输入手机号后,进入输入验证码新页面,如下图所示:

2、手机号/证件号等号码类输入号码,并伴随号码格式检验。一般还用于转账金额的输入等场景。关键信息及标注:




多文本框

定义:

提供换行功能,用于输入多段落文字内容。



1、基础类

一般由内容标题+输入引导组成。

当用户输入内容时,直接将引导替换为内容本身。

需要输入内容较多时,可能会有字数限制提示。

区别于传统的左右结构,内容标题和输入内容也可以上下结构展示,如下图所示:



关键信息及标注:



选择器

定义:

选择器是一个可滚动视图,用于选取列表项中的值。通常出现在屏幕的底部,高度小于屏幕。



用途:

  • 1.临时浮层,用户出发选择操作时出现。

  • 2.从众多选项中选项中选择一个选项。



1、单类型信息选择类

一般由选择框触发,弹层的形式建立可滚动视图,并在视图中选取值。

交互说明:

点击确定,选项被选中,点击遮罩选择框消失。



2、日期选择类

可选择日期和时间的选择器,如下图所示:

可选择具体时间段,默认停留在开始时间项,点击确定,切换到结束时间项。

3、拓展类

基于业务需求,扩展出复杂的选择器样式,如下图所示:



关键信息及标注:



结语

以上为表单类常见的8个组件,后续会继续增加表单类组件,完整设计规范源文件正在后期整理中,预计下周一发,敬请期待。



原文地址:Echo的设计笔记(公众号)

作者:三牛
